TPUNB®
技术架构

TPUNB®（Techphant Ultra-Narrow Band）是技象科技对标loar无线通信模块推出的聚焦LOT物联网底层硬核关键技术，100％自主研发的LPWAN无线窄带通信系统，通过TPUNB基站、网关、模组等网元设备，采用多种组网方式，灵活搭建多种场景的安全物联专网，实现网络覆盖范围内大量感知终端的超低功耗连接，具备高安全性、抗强干扰、多并发、低成本、易部署等特点，可广泛应用于智慧城市、智慧园区、智能电力、工业物联网等众多领域。

lora无线通信模块替代方案TPUNB

TPUNB®应用场景

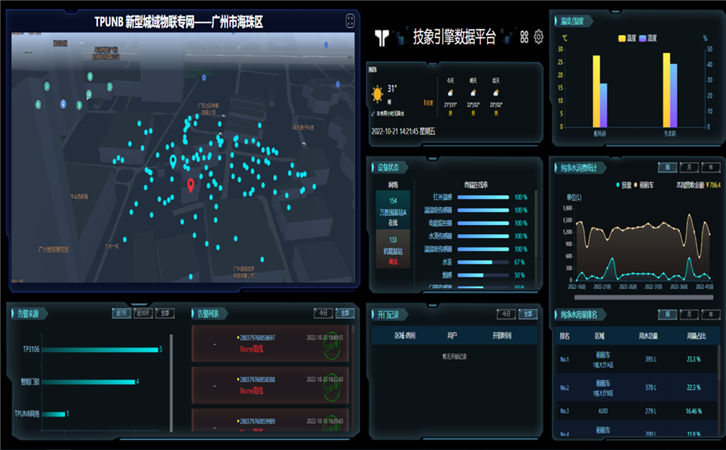

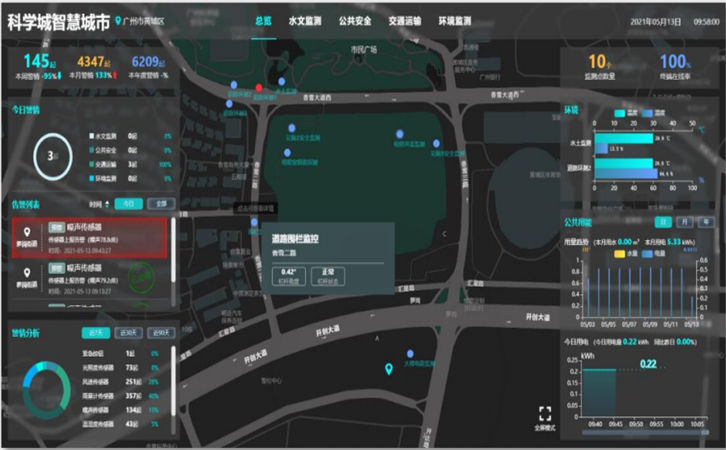

智慧城市

智慧园区

智慧变电站

智慧楼宇

对标lora网络

TPUNB®协议简介

TPUNB®是目前国内真正从物理层、链路层到平台层对标LORA统一设计，由“底层”+“系统”两大能力共同驱动的全栈式物联网IOT窄带通信系统。通过“底层”硬核通信技术提供坚实安全的通信能力，解决行业偏“软”的技术问题；通过“系统”架构能力，解决行业偏“弱”的系统能力问题。

对标lora组网

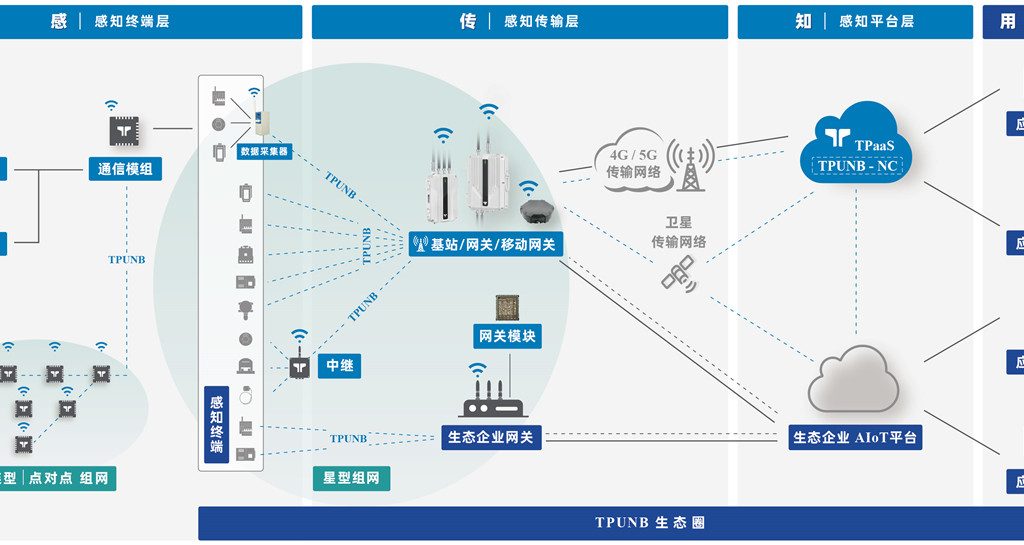

TPUNB®工作原理示意图

TPUNB®
技术优势

发明专利
117项

实用新型专利
12项

外观设计专利
15项

软件著作权
8项

对标lora技术

TPUNB®技术指标

技术指标	数值	技术指标	数值
频段	230 MHz、433 MHz、470 MHz~510 MHz、800 MHz	突发数据速率	0.3k ~ 36kbps
接收灵敏度	-134 dBm	发射功率	17 dBm ~ 30dBm（可配置）
最大链路预算	164 dBm （郊区：＞10km 城市：3~5km）	芯片情况	全国产自主知识产权，通用芯片
带宽	200 kHz	并发实时性	单网关2秒内80终端并发
调制方式	(G)fsk+扩频 (联合扩频调制)	静态功耗	2μA
多址方式	TDMA 时隙Aloha	网络结构	星型、点对点、树形、链型自组网等
基站最大终端容量	万级	固态升级时间	3分钟内

TPUNB®技术特性

系统能力	特性描述	性能指标
支持确定性传输的资源调度协议技术	支持三种无线资源分配确定性时延资源预分配 ALOHA随机调度动态资源调度	网络时延最低达0.3秒单网关2秒内40个并发传输成功率99％
深入底层需求的系统级控制	FUOTA差分升级低功耗控制物理层+系统的多维度安全认证	固件升级时间不超过3分钟可唤醒休眠电流8~22uA 不可唤醒休眠电流2uA
开放的感知平台	多协议支持快速接入安全可靠性能稳定	支持MQTT、HTTP、gRPC等超过5个主流协议提供Java、Golang等主流语言SDK 多种认证方式及传输加密协议毫秒级解析延迟，支持弹性扩展
灵活可靠的多模式网络架构	星型组网点对点组网链型自组网树型自组网	秒级网络接入时延网络应用无死角覆盖
